潤新自動控制閥的主要接口包括信號輸出端口、互鎖接口、遠程控制端口、RS-485端口以及缺鹽報警端口、消毒端口等。上一期我們了解了信號輸出端口功能應用，本期我們繼續了解互鎖接口和遠程控制端口的功能及應用。

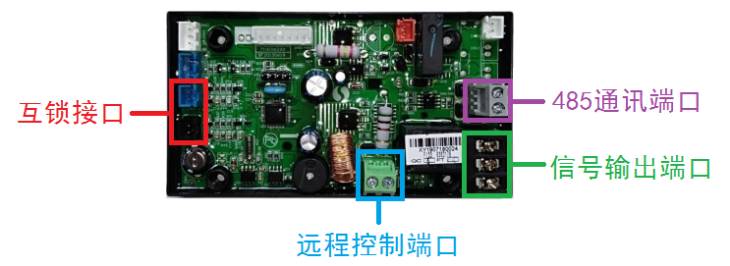

主控板上的主要接口

互鎖接口應用說明

有些水處理系統需要采用多個過濾器或二級軟化器組合的串聯系統，或者由多個過濾器或軟水器組成的并聯系統等。為避免發生多個控制閥同時啟動沖洗或再生，造成系統紊亂，可以通過連接互鎖線，使多個水處理控制閥組成的串聯、并聯或串并聯系統有序地進行運行、沖洗、再生等流程。

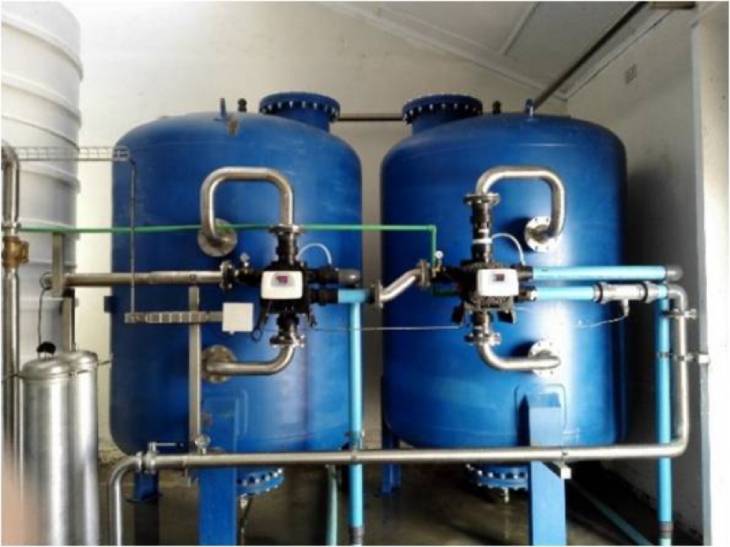

多個水處理控制閥組成的串聯系統

互鎖線連接方法：將前一個控制閥閥的CN8接口（黑色）與后一個閥的CN7接口（藍色）相連。當多個系統互鎖時，互鎖線斷開則從斷開處自動分成兩個互鎖系統。

互鎖系統接線圖

主要功能：

（1）實現同時供水、分別再生：用于由n臺水處理設備組成并聯系統時，可實現只有一個閥在再生或沖洗，（n-1）臺設備在供水或暫停；

（2）確保系統每一級再生或沖洗時有水：用于多臺設備串聯的水處理系統時（例如二級軟化處理或反滲透預處理系統），可實現只有一個閥在再生或沖洗。

遠程控制端口應用說明

當控制閥用于離子交換除鹽處理制取純水、一些可在線監測的系統或與PC機等相連時，當電導率或其它參數達到設定值或PC機發出信號，需要系統再生時，信號傳輸至閥體主板上的遠程控制端口，使閥門立即啟動再生。該端口在收到信號后等同于按一下手動按鈕。

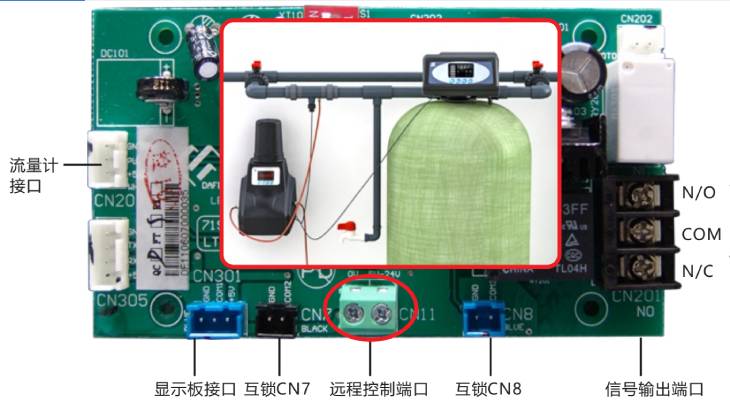

在線監測遠程控制

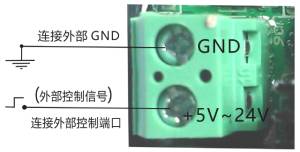

遠程控制端口接線圖

功能延伸：

如需采用PLC來遠程控制軟化閥，可將軟化閥的各項時間參數設為最大值，需要再生時，由PLC發出信號傳遞給軟化閥，即可進入反洗狀態；如PLC上的反洗時間設為20分鐘，當?shù)竭_設定時間后（此時軟化閥設置的時間有可能尚未到），PLC發出信號控制軟化閥結束反洗進入下一程序，以此類推。
