“潤新閥”主控板上設有信號輸出端口，程序可以輸出信號，用于控制外部設備，如進水增壓泵、深井泵（深井供水時）、進水電磁閥、出水電磁閥等。中間接口為公共端COM，另兩端口分別為常閉端（主控板上標有NC字樣）及常開端（主控板上標有NO字樣）。

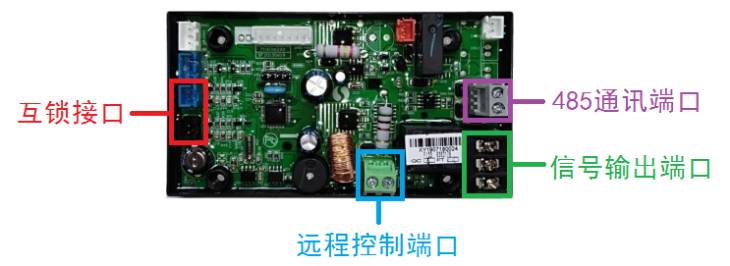

主控板上的主要接口

信號輸出端口

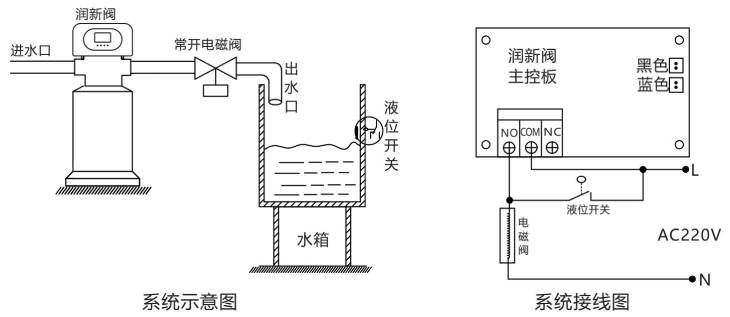

1. 控制出口電磁閥或電動球閥（設為b-01）

通過控制出口電磁閥可控制水箱液位。對用于鍋爐等要求嚴格控制出水硬度的軟水器，再生過程中需確保出水口無硬水流出，可在出水口加裝電磁閥。

主要功能：

1. 當控制閥處于“運行”位置，如果水箱水位低，打開電磁閥，向水箱中補充軟水；當水箱水位達到設定水位時，關閉電磁閥，停止向水箱中補充軟水。

2. 當控制閥處于“反洗、吸鹽、慢洗、補水、正洗”等再生工位時，常開端NO點和公共端COM點相通，常開電磁閥得電關閉，關閉出水，即再生時軟水器不出水，確保不向軟水箱中注入未經軟化的水。

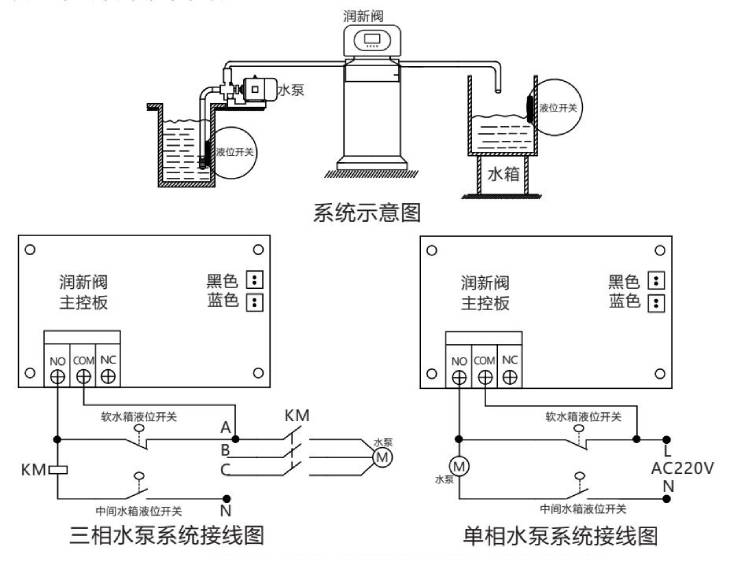

3. 通過水箱液位控制進水泵（兩相電機或三相電機）（設為b-01）

對采用地下水或中間水箱供水的系統，可通過儲水箱的液位開關與控制閥一起來控制進水泵的開啟與關閉。

注：單相水泵采用兩相電機；三相水泵采用三相電機及交流接觸器。

主要功能：

1. 當控制閥處于“運行”位置時，如果水箱水位低，啟動水泵；如果水箱水位達到高位，水箱液位開關節點斷開，水泵失電，停止供水。

2. 當過濾閥處于“反沖洗、正沖洗”或軟化閥處于再生各工位時，不論水箱水位如何，水泵都處于正常工作狀態，確?？刂崎y沖洗或再生時進水口按要求供水。

3. 水井內（或反滲透處理系統的中間水箱等）設置液位開關，可防止因水源水量不足，導致水泵空轉損壞。

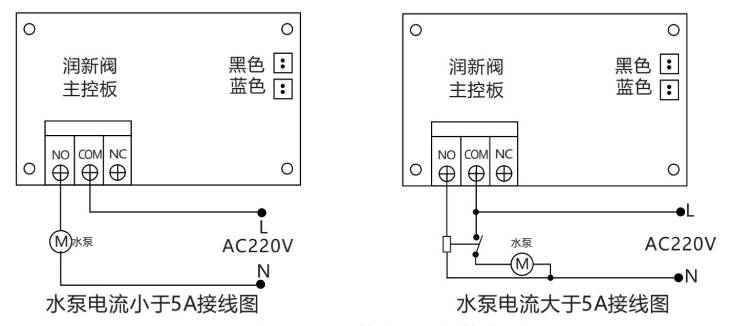

4. 控制進水口增壓泵（設為b-01或b-02）

當進水壓力低于0.15MPa時，可能達不到反沖洗效果或難以吸鹽，需在進水口接入增壓泵，增大進水壓力，可以連接控制閥進行控制增壓泵的開啟和關閉，控制模式設為b-01。

注：增壓泵電流大于5A，須接入交流接觸器。

主要功能：

在軟水器或過濾器進口加裝增壓泵，當進水壓力較低時，信號輸出端口可控制增壓泵在再生或沖洗狀態時開啟，增加進水壓力，以保證吸鹽效果或沖洗效果。

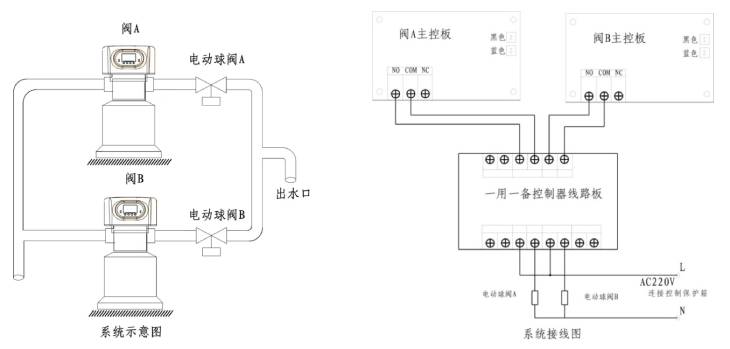

1. 流量型控制閥結合一用一備控制器組成連續供水系統（設為b-01）

可用2臺或3臺流量型控制閥加一用一備控制器組成連續供水系統。適用潤新所有流量型控制閥。

如下圖所示，當閥A流量減為0時，轉換至反洗工位，同時發出信號使閥B打開電動球閥B進行供水；當閥B流量減為0時，相同原理，可實現連續供水。

注：出水口電動球閥選用斷電復位球閥或電磁閥；一用一備控制器，不能直接引入380V高壓或電流≥5A的設備。

1. 控制進口電磁閥或電動球閥（設為b-02）

2. 工位轉換時泄壓

   當進水口壓力高于0.6MPa時，在進水口接入電磁閥，控制模式設為b-02，系統會在控制閥轉換各工位時進行泄壓（該設置與泄壓端口的功能一致）。此方法可同時解決控制閥在工位切換過程中的混流及水錘現象。

   主要功能：

   當進水水壓很高時，為保證多路閥能正常進行工位轉換，在進水口加裝一個電磁閥。當控制閥處于運行、沖洗、再生等位置時，電磁閥失電打開，開通進水，系統正常工作；每當一個工位結束轉換至下一個工位的時刻，電磁閥得電關閉，切斷進水口，使控制閥在無壓狀態下進行工位切換。

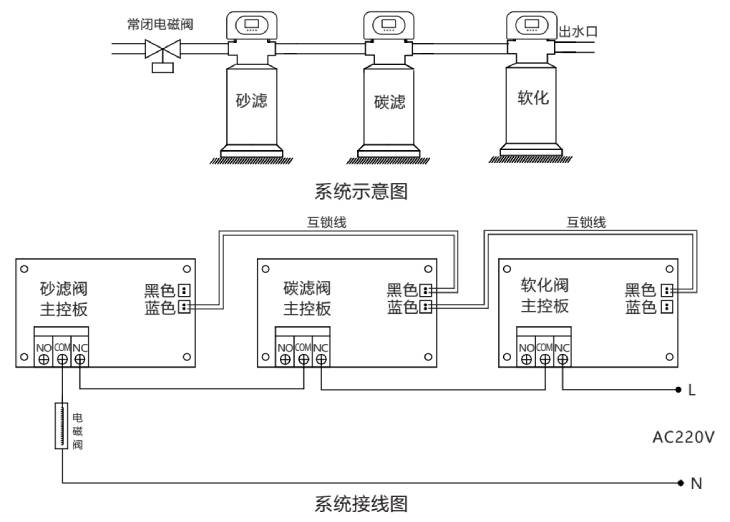

3. 互鎖控制

   當多個水處理設備組成串聯系統時，例如多級過濾、反滲透預處理或二級軟化處理，可通過連接互鎖線，在多級串聯設備并用時，僅有一個控制閥進行沖洗或再生，不影響其他設備正常運行。



4. 旁路泄壓

   在采用進水增壓泵或井水供水的系統中，閥門旋轉時，可能導致流量變化，使系統中的壓力增大或減小，對系統耐壓要求較高。

   可通過在進水管路上加裝電磁閥與排水口或與原水箱相連，當閥門旋轉時，電磁閥打開，向排水口排出原水或回引流至原水箱，防止閥門旋轉時出現的瞬間關閉，導致進口壓力驟升，損壞系統。
