某些金屬加工廠，生產過程中產生的廢水鐵錳含量較高，通常排入污水站進行處理，但這樣會浪費大量的水資源。

青島某不銹鋼公司，主要生產冷軋薄板，生產過程中產生的廢水錳含量高達1.5mg/L～2.5mg/L，超過錳含量0.1mg/L的排放標準，廢水中含有的一些金屬雜質顆粒，也需要處理后才能重復回收利用。處理水量為10m3/h，且需要連續處理供水。

將錳含量從1.5mg/L～2.5mg/L降至0.1mg/L以下，需要曝氣處理后再經錳砂處理。為確保連續供水，除錳過濾器采用一用一備的方式。

由于廢水中含有金屬雜質顆粒，因此采用沉淀和隔柵網去除，將廢水排進沉降池，沉降池中內置隔柵網閘，顆粒雜質被截留在一側，沉淀初濾后的廢水進入收集池，同時通入壓縮空氣曝氣；利用自吸增壓泵將廢水收集池中的廢水加壓經袋式過濾器過濾，然后進入錳砂過濾器過濾，干凈的水進入水池。過濾系統采用兩個直徑900mm、高度2200mm的碳鋼過濾罐（內襯膠），罐內填裝1.2噸錳砂，選配潤新53520（F95B1）自動控制閥，另加三通閥組成一用一備系統。

該廢水處理系統的工藝流程為：廢水→廢水沉降池→隔柵網閘→廢水收集池（通入壓縮空氣曝氣）→自吸增壓泵（根據水池液位啟停）→袋式過濾器→電動三通閥（運行、反洗、正洗轉換）→錳砂過濾器（一用一備）→電動三通閥（一用一備）→儲備水池。

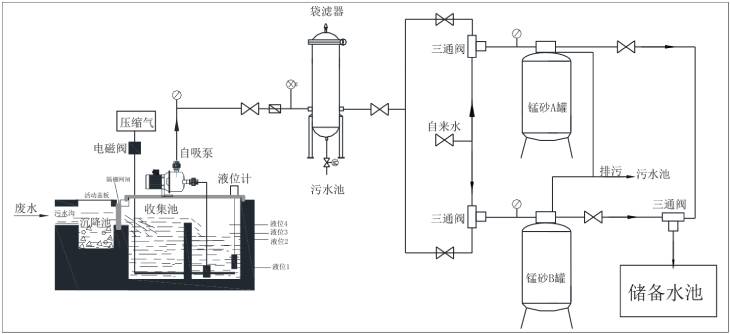

廢水除錳處理系統布置圖

系統及裝置要求↓

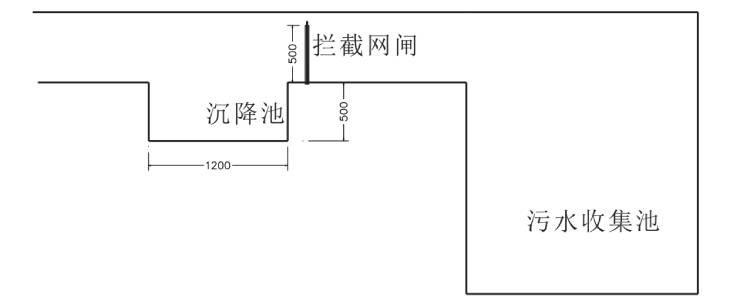

沉降池和攔截網閘的設置

（1）廢水收集池前，往地下挖深0.5m、邊長1.2m的混凝土沉降池，將進水的大顆粒雜質沉降到池底部，溢流口裝設抽插式攔截網（濾網網孔18目，精度830微米），可實現定期在線人工清挖沉淀池底部雜質，清洗攔截網，無需停機。

（2）廢水收集池尺寸約為2m×2m×2.5m（長×寬×高），將中間隔開，內部采用曝氣管連通，壓縮空氣根據水位啟閉，水位較低時關閉。

（3）為確保連續供水，設置兩臺自吸增壓泵，根據水池液位開啟。當水池水位達到高水位時，兩臺水泵同時啟動；低于高水位，高于低水位時，單臺啟動；低于低水位時，兩個水泵停止。

（4）兩臺錳砂過濾器一用一備，采用自來水進行反沖洗，當A罐過濾器達到預定的運行周期時，通過潤新53520（F95B1）控制閥和三通閥自動將A罐出水切換成B罐出水，然后A罐進入反沖洗，清洗結束后轉至運行狀態。

該廢水處理系統于2017年6月投入使用，24小時連續運行，一直運行正常。廢水處理后的再生水重復利用，具有良好的經濟效益和社會效益。

錳砂過濾器系統
