“潤新閥”選型系統正式上線啦!
選型配置對水處理系統應用非常重要,合理的選型配置不僅能取得良好的水處理效果,而且可以有效避免資源的浪費。
目前水處理系統選型配置有可參考的標準和規范,但是需要很強的專業度,因此國內水處理在實際選型配置的時候存在很大的隨意性。
潤新公司參考《熱力發電廠水處理(第四版)》、JBT10193-2010活性炭吸附罐技術條件以及GB/T18300相關規定和要求,結合“潤新閥”的流量特性,設計了一套適用“潤新閥”的選型配置系統,供大家參考。
使用方法
一、“潤新閥”選型系統入口
1. 關注公眾號
長按掃描下方二維碼,關注“溫州潤新公司”公眾號,并進入公眾號主頁。

2. 進入“潤新閥”選型系統
點擊菜單欄“產品中心” - 點擊“過濾系統”或“軟化系統”
“過濾系統”即潤新過濾閥選型系統,“軟化系統”即潤新軟化閥選型系統。

二、潤新過濾閥選型
“過濾系統”按濾料分為石英砂(以石英砂為濾層)、活性炭(以顆粒活性炭為濾層)、多介質(無煙煤+石英砂為濾層)。
以石英砂為例:如下圖所示,需要依次輸入流量、過濾流速和反洗流速三個數據。

1. 流量:客戶所需要的系統凈水流量,比如10m3/h。
2. 過濾流速:原水流過濾層的速度,根據相關的設計規范一般建議8-10m/h,可以根據自己的需要填寫。
※ 濾速越低,出水效果越好,但是所需要的設備成本越大。如果是自來水或者泳池過濾等濾速可以適當?shù)奶岣吡魉佟?/span>
3. 反洗流速:反沖洗的時候,流過濾層的的速度。
※ 反洗流速設計得是否規范,嚴重影響設備后期的運行效果。比如過小的話,會導致濾層沖洗不到位,會使臟東西累積在濾層,使運行的壓力損失變大,出水效果變差。
舉例

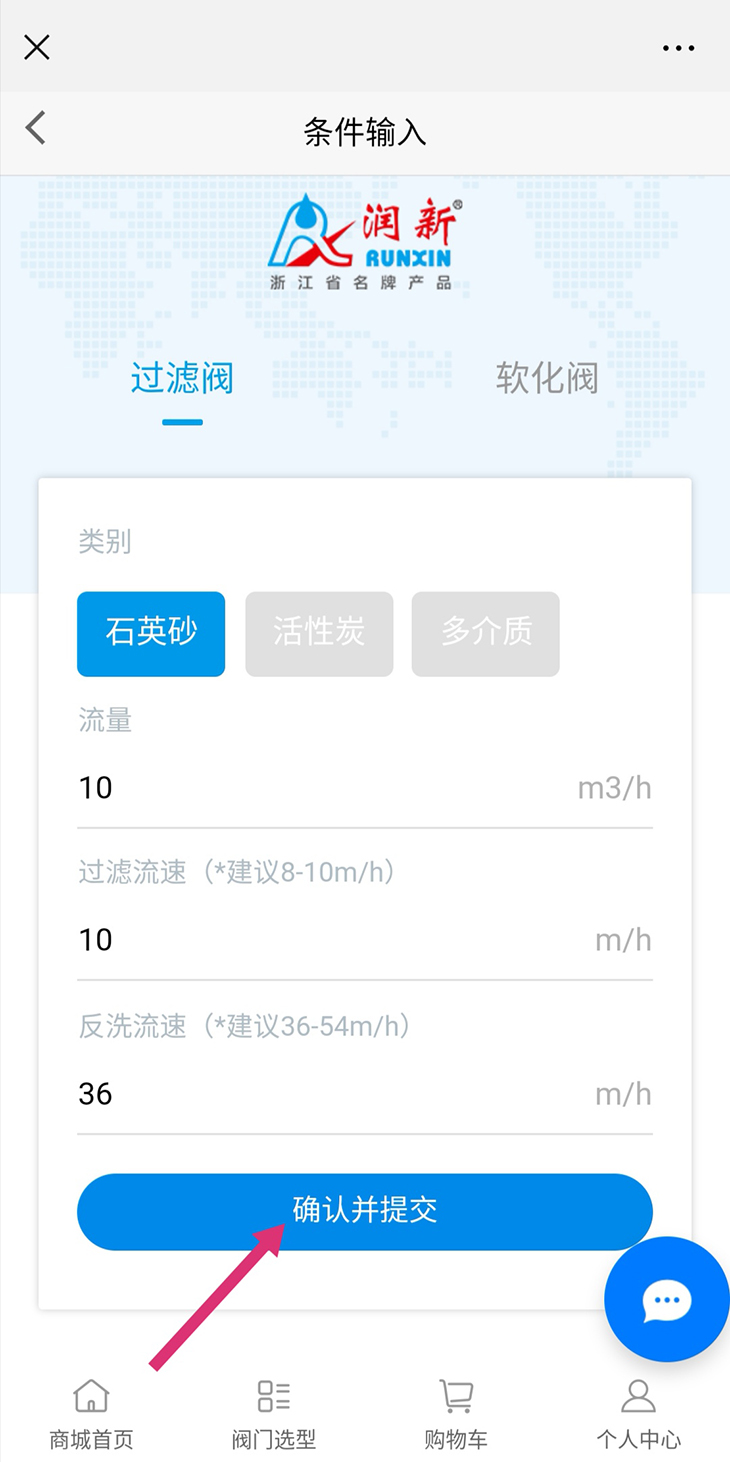

需要一套10m3/h的石英砂過濾器,過濾流速設計10m/h,反沖流速設計為36m/h,如下圖依次輸入相應數字。然后點擊“確定并提交”,就會輸出相應的數據信息。

下圖為輸出結果:

1. 玻璃缸罐直徑:如果沒有該數據的罐,選擇接近該數值的罐。罐的高度與濾層的填充高度有關,一般2/3的填充空間。
2. 反沖洗流量:反沖洗時所需要的流量大小。如果罐的直徑不是上面的數據,可以根據: 反洗流量=罐的截面積*反洗流速 來計算。
※ 根據反沖洗水量配備相應的反洗泵;如果反洗流量和過濾流量差距較大且沒有配置反洗泵,原水泵需變頻控制,控制閥的出水口加球閥控制過濾流量。由于每過一級都有壓損,所以多級串聯時候要考慮到第二級、第三級閥頭反沖流量是否滿足設計要求。
3. 填充濾料:此濾料重量的數據僅供參考。石英砂和承托層比重以1.75kg/m3計算,活性炭以0.45kg/m3計算,無煙煤以0.95kg/m3計算。 濾料的重量=罐的截面積*填充高度*比重 。
4. 配套控制閥推薦:根據自己需要選擇合適的型號,點擊控制閥型號,會跳轉到相應型號控制閥的微商城界面。
三、潤新軟化閥選型
“軟化系統”按供水模式分為間斷供水和連續供水。
間斷供水:沒有持續用水,只要滿足高峰期用水量,比如某洗浴場合只有晚上6-9點高峰用水,最多每小時8m3/h,其他時間段用水量就相對較少,設計的時候可以選間斷供水模式,
連續供水:系統至少要滿足6小時以上的持續供水。

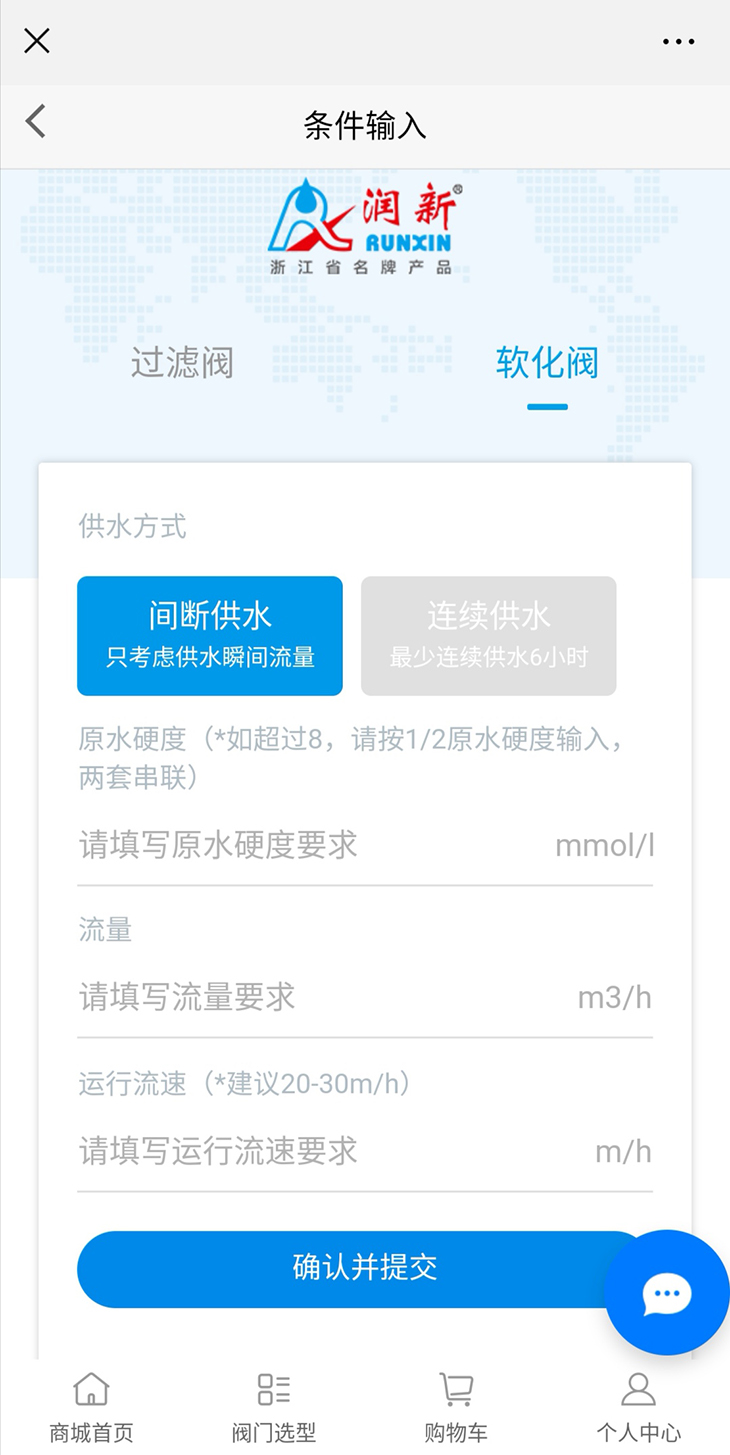

以間斷供水為例:如下圖所示,需要依次輸入原水硬度、流量和運行流速三個數據。

1. 原水硬度:輸入原水硬度以mmol/L為單位。如果原水硬度高于8 mmol/L,需要二級軟化。二級軟化的情況下,要兩套串聯,按1/2原水硬度輸入,例如原水硬度為10 mmol/L,則輸入5。
2. 流量:系統設計時候需要的產水量:如10m3/h。
3. 運行流速:原水流過樹脂層的速度,根據GB/T18300,固定床一般是20-30m/h。
舉例
需要一套間斷供水的軟化器,原水硬度8mmol/L,要求產水量10m3/h、運行流速30m/h。
如下圖所示:選擇“間斷供水”模式,輸入相應數據后,點擊“確認并提交”。

同樣的設計數據,但供水模式不一樣,輸出的結果也可能不一致。
還是以原水硬度8 mmol/L、產水量10m3/h、運行流速30m/h為例,間斷供水和連續供水的輸出結果就有差別。下圖為二者不同的輸出結果,左圖為間斷供水,右圖為連續供水。

1. 樹脂填充量:該數據以樹脂罐的70%容積計算得出。
2. 鹽箱大?。航ㄗh選擇的鹽箱容積不小于該數據,且配置帶液位控制和空氣止回功能的鹽閥。
3. 樹脂罐大?。鹤⒁庠摮叽鐦渲薜陌惭b方式是否符合現場。
4. 配套控制閥推薦:根據自己需要選擇合適的型號,以及注意安裝方式是否符合所選的樹脂罐。點擊控制閥型號,會跳轉到相應型號控制閥的微商城界面。
5. 射流器與排水限流:如果要按該軟件提供的型號,在采購的時候需要注明,不然出廠默認可能和該型號不一致。
以上就是“潤新閥”選型系統的主要內容,希望給各位朋友在實際水處理系統應用中帶去幫助!
