自動軟水器設備和系統的類型及其性能主要取決于軟化閥的特性，根據軟水器的組成和軟化閥控制樹脂罐數量的不同，自動軟水器有單閥單罐、單閥雙罐、單閥三罐串聯運行及多閥多罐并連運行等多種系統。

單閥單罐軟水器系統

即一個軟化閥控制一個樹脂罐，是最簡單的軟化水處理系統。由于軟水器再生期間不能制取軟水，因此單臺的單閥單罐軟水器，只適用于用水量較穩定，并間歇運行的鍋爐等設備。

對需要持續使用軟化水的設備，需配置出水量大于設備用水量的軟水器，并且配置一個至少可供2小時用水的軟水箱（例如設備用水量為4m3/h，則至少需配置8m3的軟水箱），以確保軟水器再生過程中存有足夠的軟水供鍋爐補水；或者配置兩臺單閥單罐軟水器，一用一備或錯開再生時間，來達到連續供水。

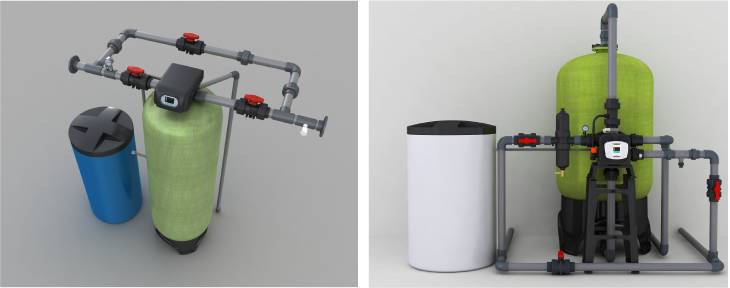

單閥單罐軟水器系統

此外，單閥單罐軟水器還有再生時無旁通出水和有旁通出水之分。

再生時旁通出水是為了避免用水設備缺水，在再生時將進水通過旁路直接流出軟水器，即再生時的出水是硬水，適用于對軟化水要求不高，允許短時間使用硬水的設備，不適用對軟化水硬度要求嚴格的鍋爐等設備。

GB/T18300《自動控制鈉離子交換器技術條件》規定：用于鍋爐的軟水器，再生過程中不應有硬水從交換器出口流出。因此，用于鍋爐的軟水器應選配再生時無出水的軟化閥，如果選配的軟化閥再生時有出水，需增設電磁控制閥，防止再生時軟水器出口的硬水進入軟水箱，造成鍋爐給水硬度超標，引起鍋爐結垢的不良后果。

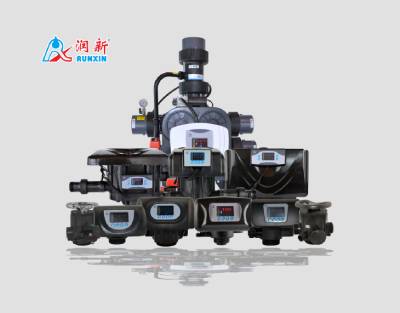

大部分潤新軟化閥可用于單閥單罐軟水器

單閥雙罐軟水器系統

即由一個軟化閥控制二個樹脂罐，其中一個樹脂罐運行時，另一個樹脂罐處于再生或備用狀態。單閥雙罐軟水器系統可以連續制水，可用于需連續供水運行的鍋爐等設備，而且兩個樹脂罐共用一個鹽水罐，占地面積小，采購成本比配置兩臺軟水器低。另外，對于逆流再生的單閥雙罐軟水器，可以利用運行罐制取的軟水用于另一個罐的樹脂再生，提高再生效果。

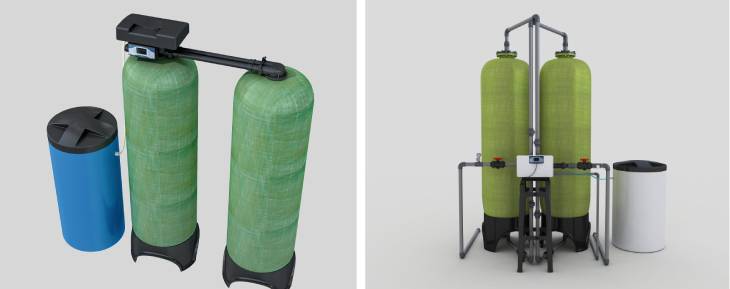

單閥雙罐軟水器系統

采用單閥雙罐軟水器時，如果進水硬度較小，制水周期較長，有時再生后的樹脂罐備用時間較長，切換投運時，剛開始制水時出水硬度往往會超標。為了解決這個問題，用于單閥雙罐軟水器的軟化閥往往采取延遲正洗的方法，即進行再生的樹脂罐在鹽罐補水后暫停，直到另一個樹脂罐接近運行終點，需要切換之前才進行正洗。這樣能夠確保備用樹脂罐切換后投運一開始就出水合格。

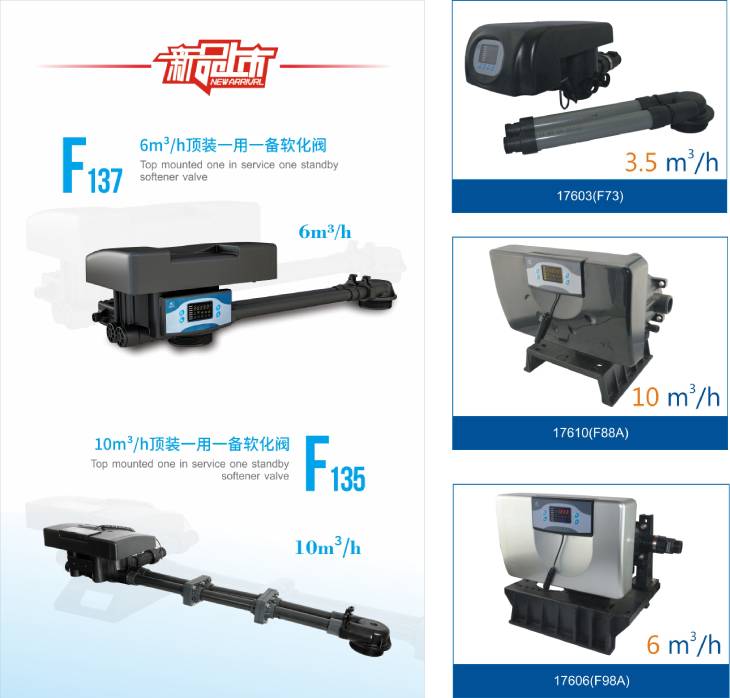

可用于單閥雙罐軟水器的“潤新閥”

F142可組成多種串聯系統，包括單閥雙罐軟水器系統和單閥三罐或三罐以上軟水器系統

單閥三罐串聯運行軟水器系統

單閥三罐串聯運行的軟水器系統主要用于高硬度進水（硬度大于6mmol/L）或者對出水硬度要求特別嚴格（要求硬度小于0.01mmol/L），需要二級軟化處理才能使出水硬度達到合格的供水系統。一般二級軟化需要二臺軟水器串聯運行，如果要求連續供水，為滿足再生時供水，普通軟水器需配置二套串聯設備，即安裝4臺軟水器，其中2臺串聯運行，2臺再生或備用，設備利用率較低。

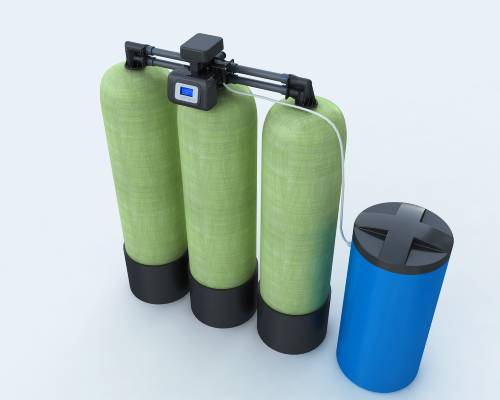

單閥三罐串聯運行軟水器系統

潤新公司為處理高硬度水質（可軟化16mmol/L硬度水質）開發的兩用一備連續供水控制閥F118，采用創新設計的一閥三罐結構，即一個軟化閥控制三個樹脂罐，二個罐串聯軟化，另一個再生或備用，24小時連續不間斷供應軟水，既可保證制水硬度合格，又提高樹脂的利用率。

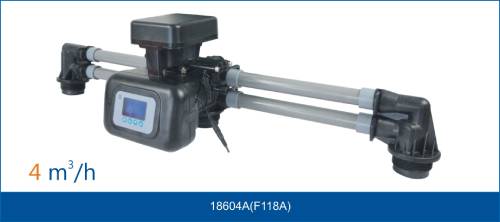

兩用一備連續供水控制閥F118（取掉左罐也可用于一用一備連續供水）

需注意的是，第一級樹脂罐不可運行至出水硬度很高才停用再生，一是因?yàn)榈谝患?jí)出水硬度過高，容易造成二級出水硬度不合格；二是如果樹脂罐中的樹脂深度失效，將難以使樹脂再生徹底，再生后作為第二級軟化運行時，易造成出水不合格。

多閥多罐軟水器系統

多閥多罐軟水器系統可以實現多罐同時供水、分別再生。

當制水量大于50m3/h時，可采用多閥多罐的并聯系統或串并聯合用的軟化處理系統，即由多臺軟水器（其中可以是單閥單罐、單閥雙罐、單閥三罐軟水器）并聯組成一個總制水量達到供水要求的軟化水處理系統，通過互鎖裝置由微電腦控制輪流對其中一個樹脂罐進行再生，確保制水質量和產水量滿足供水需要。

由于單閥單罐軟水器不能連續供水，對于需要連續供水的鍋爐等用水設備，通常采用配置兩套單閥單罐軟水器系統，通過互鎖并聯供水，實現兩套系統同時供水、分別再生。

對于要求產水量較大的水處理系統，也可以采用多罐串聯系統，比如需要連續產水量100m3/h的水處理系統，可以配置3套產水量50m3/h的單閥單罐軟水系統，通過互鎖實現至少兩套系統供水，確保出水量?？紤]到軟水器再生需要2小時左右，因此該方式建議不要采用超過4套以上的單閥單罐串聯系統，以防止其中一套系統再生時，另一套系統也需要再生。

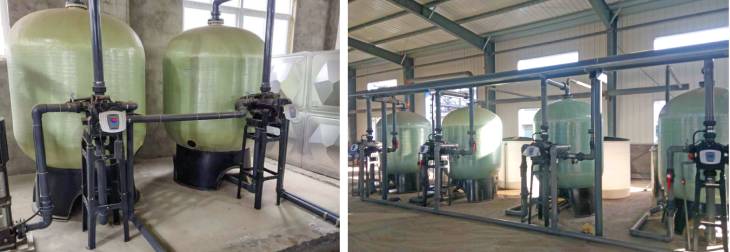

多閥多罐軟水器系統
